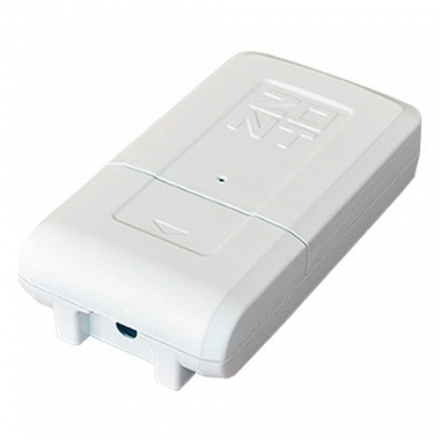

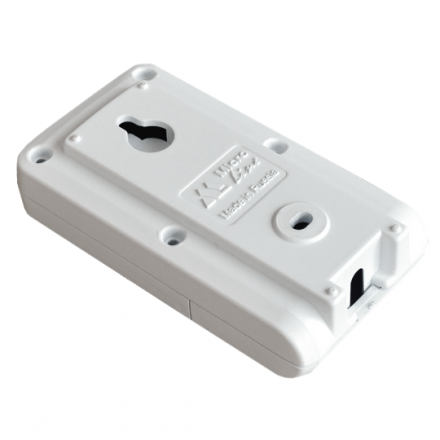

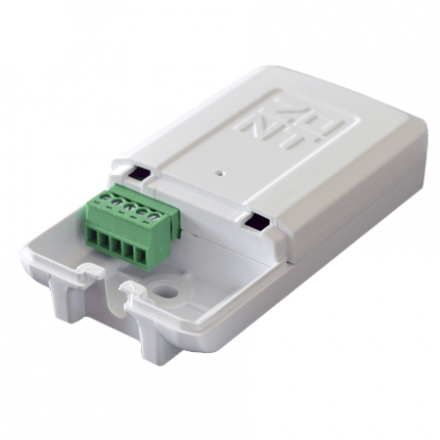

Радиомодуль ZONT МЛ-590

Радиомодуль МЛ-590 представляет собой приемопередающий прибор для радиоустройств ZONT, работающих на частоте 868 МГц. Устройство обеспечивает обмен данными между радиоустройствами ZONT и блоками систем, в которые они интегрируются по двустороннему, шифруемому радиоканалу связи.

Область применения

Устройство работает совместно с оборудованием для дистанционного управления системой отопления ZONT, а также для объектовой системы охранной и пожарной сигнализации Mega SX.

Возможности установки

• возможность эксплуатации при отрицательной температуре;
• шифрование данных по протоколу AES-128;
• встроенная антенна.

Принцип работы

Радиоустройства ZONT передают информацию о своем состоянии на частоте 868 МГц радиомодулю МЛ-550. Устройство после принятия информации передает ее на головное оборудование для дальнейшей обработки.

Модуль поддерживает передачу данных по каналам связи K-Line и RS-485.

RS-485 – цифровой интерфейс широкого назначения, используемый для обмена данными в устройствах автоматики и контроля. Использует двухпроводную линию связи. Протокол закрытый, приватный.

Примечание. Максимальная длина линии RS-485 — не более 200 метров. При больших длинах рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами A и B с обоих концов линии и использовать кабель UTP (витую пару) CAT5.

K-Line – цифровой интерфейс, однопроводная шина данных для обмена данными между устройствами (контроллеров с блоками расширения) и подключения различных устройств (адаптеров управления котлами, радиомодулей и пр.). Протокол закрытый, приватный.
