Блок расширения EX-77 предназначен для расширения функциональных возможностей систем автоматизации, построенных на регуляторах ZONT Climatic 1.3.



Напряжение питания 9-16 В от источника постоянного тока. Опционально от внешнего АКБ 12V / 7 А/h
Интерфейс связи USB 2.0, 1-wire, RS-485, K-line
Универсальные выходы (6 шт) (могут быть назначены настройками как аналоговые входы тип выхода — открытый коллектор (во включенном состоянии — «минус», в выключенном — напряжения нет), максимальный ток каждого выхода 100 мА, напряжение не более 28 В; сопротивление во включенном состоянии не более 10 Ом; суммарный ток выходов 1-4 не более 350 мА; суммарный ток выходов 5 и 6 не более 100 мА; тип входа — аналоговый, входное напряжение 0-30 В; дискретность при измерении температуры датчиком NTC — 12 бит; дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В; погрешность 2%; подтяжка к цепи +3,3V через резистор 100 КОм
Проводные цифровые датчики температуры (до 20 шт) тип — DS18S20, DS18B20. Внимание — не оригинальные датчики могут не работать
Диапазон рабочих температур эксплуатации - 25...+50 °C
Материал корпуса пластик
Способ монтажа любая поверхность / DIN рейка
Вес 0,3 кг
Габариты (ДхШхВ) 130×150х30 мм



Область применения

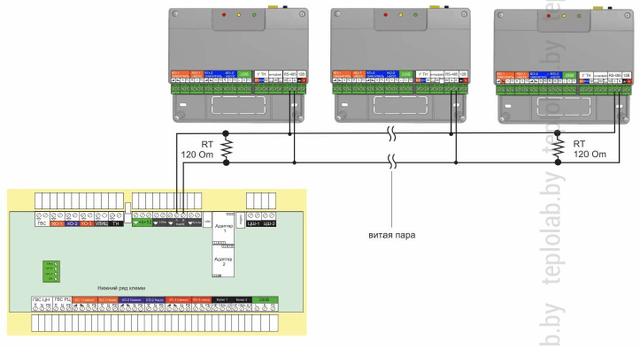

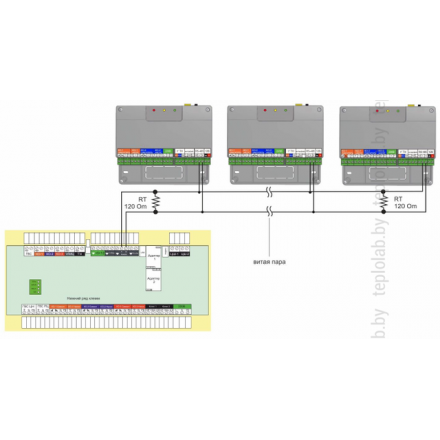

На объектах с многоконтурной системой отопления для увеличения аппаратных возможностей регулятора ZONT Climatic 1.3 применяются специальные блоки расширения ZONT EX-77. Максимальное количество подключаемых блоков к регулятору – 6. Таким образом система отопления и горячего водоснабжения, реализованная с ZONT Climatic 1.3 может включать до 16 управляемых контуров.



Возможности установки

  • управление двумя смесительными (прямыми) контурами;
  • возможность использования 2 входов для подключения датчиков NTC;
  • возможность подключения цифровых проводных датчиков температуры к шине 1-Wire, для построения дополнительной сети датчиков.



Принцип работы

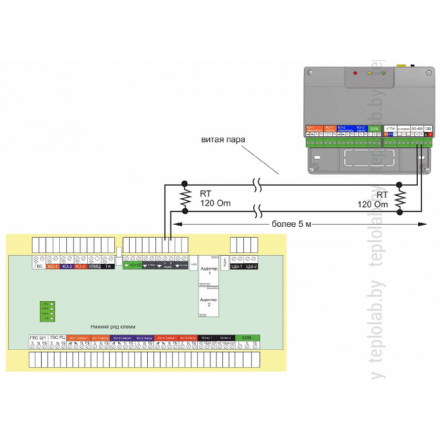

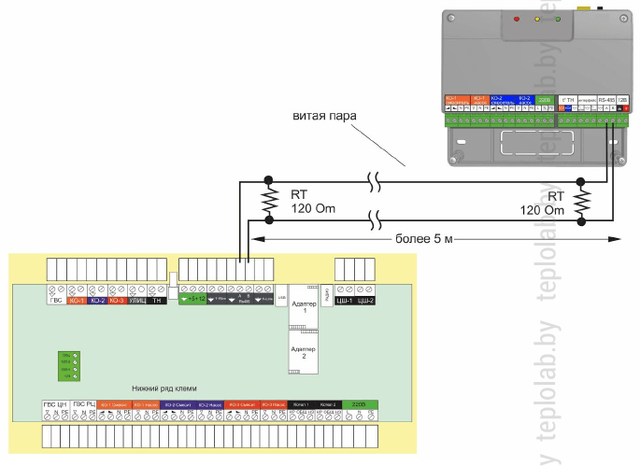

Обмен данными блока расширения с регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.



2 дополнительных смесительных контура



Подключение блока расширения ZONT EX-77 к регулятору ZONT Climatic 1.3 увеличивает систему отопления на 2 управляемых смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.



6 универсальных выходов + 6 выходов открытый коллектор



Блок расширения в своем составе имеет 6 универсальных входов/выходов и 6 выходов типа открытый коллектор. Они используются для прямого управления различными исполнительными механизмами.



Цифровые датчики температуры

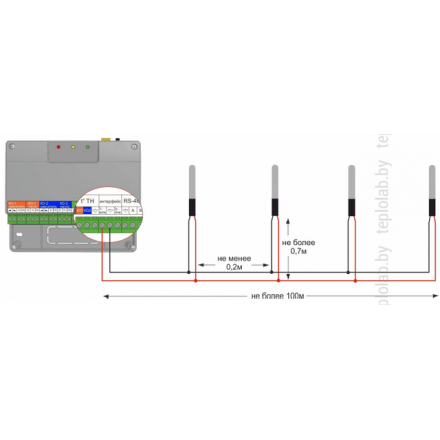

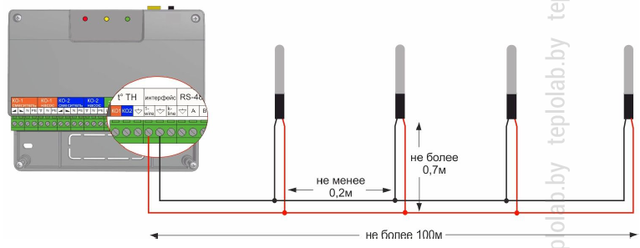

Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic 1.3 реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.



Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для регулятора – без указания наименования блока, к которому эти датчики подключены.

Страна производства: Россия
Производитель: ООО "Восход". Россия, 607630, Нижегородская обл., Богородский р-н, п. Кудьма, ул. Заводская 2
Информация о товаре предоставлена для ознакомления и не является публичной офертой. Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей. Просим вас отнестись с пониманием к данному факту и заранее приносим извинения за возможные неточности в описании и фотографиях товара.
НазначениеМодуль
СтранаРоссия
Гарантия мес12
